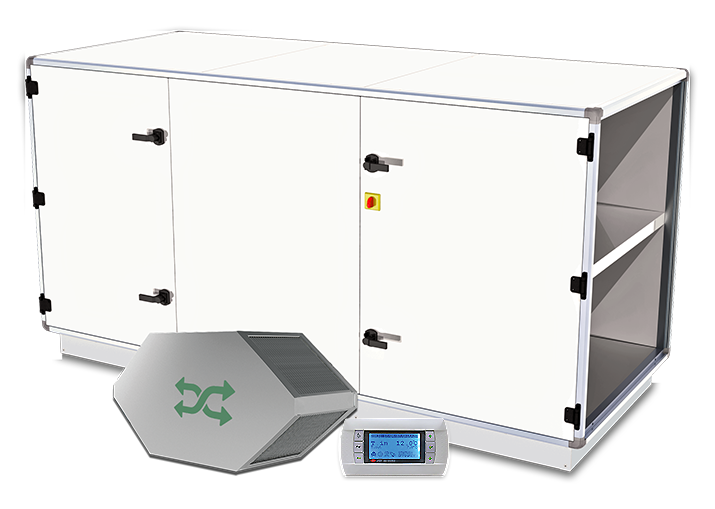

Descrizione

Qualsiasi locale occupato richiede il corretto apporto d’aria esterna e nel contempo il controllo delle condizioni termo-igrometriche interne, attraverso il recupero d’energia dall’aria estratta dall’ambiente, mediante recuperatori statici controcorrente, si garantisce il grado di benessere agli occupanti, sia nel periodo estivo che invernale. Per gli edifici che necessitano di ricambi d’aria e non sono dotati di sistemi di climatizzazione dedicati, l’installazione di tali unità permette l’immissione di aria primaria a temperatura controllata senza sostanzialmente modificare le condizioni interne negli spazi occupati. Tali unità permettono inoltre di garantire un supporto al sistema di climatizzazione nelle stagioni intermedie utilizzando le modalità di free-cooling o free-heating. Queste unità, se installate su edifici esistenti, garantiscono la riqualificazione energetica dell’impianto tramite la gestione del ricambio dell’aria senza oneri addizionali; nel caso di nuove installazioni, invece, il ricambio dell’aria viene completamente effettuato permettendo di ridurre le dimensioni dell’impianto di climatizzazione principale. Nelle stagioni intermedie l’edificio usufruirà del raffreddamento gratuito o parzialmente generato da tali unità, che durante le fasi di carico parziale consentono all’impianto principale di funzionare con efficienze maggiori.

Mostra di piùMostra di meno

Certificazioni

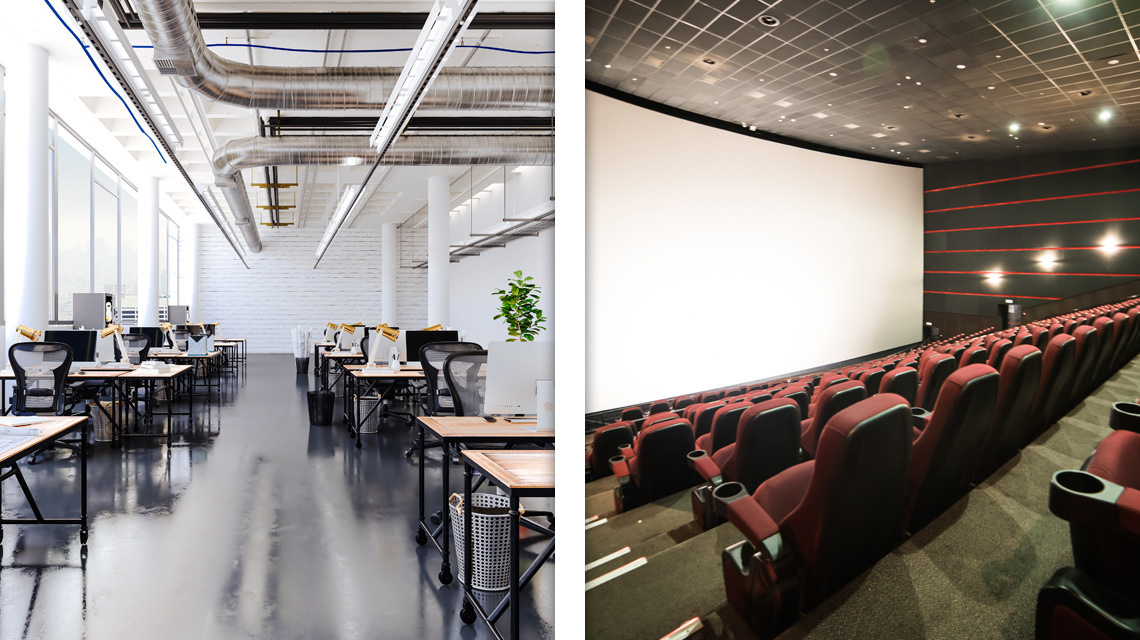

foto applicazioni

Scheda Tecnica

RXH/HE 010

  • Portata d’aria nominale [m3/h]
    1000
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-B (unità di Ventilazione Non Residenziale - Bidirezionale)
  • Tipo di azionamento installato
    Segnale analogico su ventilatore EC (0-10Vdc)
  • Tipologia ventilatori [tipo/n°]
    EC/4
  • Tipologia sistema recupero calore HRS [tipo/n°]
    statico a flussi controcorrente / 1
  • Efficienza Termica Invernale ηt_nrvu [%]
    75,2
  • Efficienza Termica Invernale [%]
    83,7
  • Potenza elettrica assorbita nominale [kW]
    0,54
  • Massima potenza elettrica assorbita [kW]
    0,68
  • Massima corrente elettrica assorbita [A]
    2,80
  • SFPint [W/m3/s]
    858
  • SFPlim 2018 [W/m3/s]
    1121
  • Pressione esterna nominale Δps, ext [Pa]
    250
  • Caduta di press. interna Δps [Pa]
    290
  • Efficienza statica ventilatori (UE) n.327/2011 [%]
    58,0
  • Percentuale max trafilamento esterno [%]
    max 3,5 % a -400 Pa
  • Percentuale max trafilamento interno [%]
    max 5,0 % a +250 Pa
  • Classificazione energetica filtri Mand. | Ripr.
    ePM1 55% (F7) | ePM1 55% (F7)
  • Pressostato filtri
    presente
  • Livello potenza sonora [dBA]
    62
  • Livello pressione sonora [dBA]
    45
  • Alimentazione elettrica [V/ph/Hz]
    230/1/50
disegno dimensionale
  • Dimensione L (mm)
    2310
  • Dimensione W (mm)
    810
  • Dimensione H (mm)
    1080
  • Peso (kg)
    268
configurazione H1
configurazione H2
Sei Interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
DOCUMENTAZIONE
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento

Accessori

Scopri gli accessori dedicati a questo specifico prodotto

Pre-Filtro aria ePM10 50% (G4)
Pre-Filtro aria ePM10 50% (G4)
Batteria elettrica di post-riscaldamento
Batteria elettrica di post-riscaldamento
Kit valvola 3 vie modulante
Kit valvola 3 vie modulante
Batteria ad acqua calda
Batteria ad acqua calda
Batteria ad acqua fredda
Batteria ad acqua fredda
Sistema di sbrinamento per CLIMI TEMPERATI (fino a -5°C esterni)
Sistema di sbrinamento per CLIMI TEMPERATI (fino a -5°C esterni)
Sistema di sbrinamento per CLIMI RIGIDI (fino a -15°C esterni)
Sistema di sbrinamento per CLIMI RIGIDI (fino a -15°C esterni)
Serranda aria con servocomando
Serranda aria con servocomando
Kit giunti antivibranti (4 pz)
Kit giunti antivibranti (4 pz)
Filtro a tasche rigide ePM1 55% (F7)
Filtro a tasche rigide ePM1 55% (F7)
Filtro a tasche rigide ePM10 60% (M5)
Filtro a tasche rigide ePM10 60% (M5)
Filtro a tasche rigide ePM1 80% (F9)
Filtro a tasche rigide ePM1 80% (F9)
Porta ethernet e TCP/IP Modbus | BACnet
Porta ethernet e TCP/IP Modbus | BACnet
Secondo pannello comandi remotabile con display LCD
Secondo pannello comandi remotabile con display LCD
